在加热的条件下由于PVC的降解，样品颜色会发生变化，样品颜色变化规律如表3-14所示。

  如表所示，纯PVC和PE/La2O3在压片过程中就会发生颜色的变化，纯PVC在加热20min之后完全变黑，而当PE/La2O3加热至40min时，完全变黑；CaSt2/ZnSt2体系当加热到60.0min时才会变黑；相比之下，自制季戊四醇镧抑制PVC变色能力是最强的，变黑时间能延长至100.0min，而且季戊四醇镧体系的抗初期着色能力很强，因此初期很白。

  所以，季戊四醇镧不仅能够改善初期色相，而且也可以改善长期稳定性。

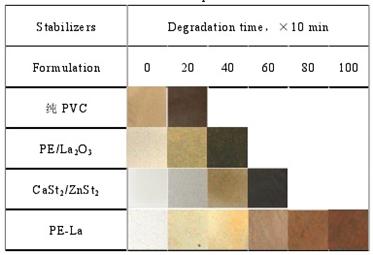

表3-14 180℃条件下PVC样品的颜色变化规律
