通过上述实验能够得出季戊四醇铝的长期热稳定性，而通过烘箱热老化实验能够得出添加季戊四醇铝

PVC样品的初期颜色和长期热稳定效果，初期颜色越白，说明样品抗初期着色能力越强，实验结果如表3-6所示。

  从表中图片可以看出，纯PVC在加工过程中就会着色，在加热20min之后，样片完全变黑；含PE/Al2O3的PVC样品在加热20min后变棕色继续加热至40min时完全变黑；作为最常用的一种PVC稳定剂，CaSt2/ZnSt2体系初期颜色比较白，但是当加热20min之后就开始着色，到60min时已经完全变黑；对lead salTs来说初期颜色是比较好的，样品也比较光滑，对添加季戊四醇铝的样品来说整个加热过程中颜色只是稍微变深，并未出现变黑的现象。

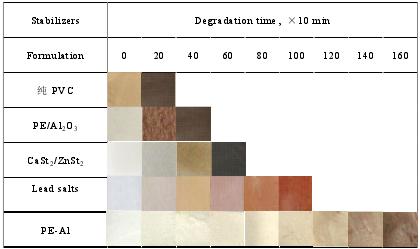

表 3-6 180o℃条件下 PVC 样片颜色变化图
