根据GB2917.1–2002刚果红法，将压好的片裁剪成小细粒，置于小试管中，插入刚果红试纸进行测试，实验结果如图3-11所示。

  从图中可以看出，180℃条件下纯PVC刚果红试纸在15min左右变蓝，即Ts（热稳定时间）为15min；添加稳定剂后，Ts（热稳定时间）变大，但是PE/La2O3体系的Ts（热稳定时间）仅延长了5min，由于季戊四醇本身就有一定的抑制PVC分解的能力，所以热稳定时间会得到少许延长，但稳定效果并不理想；添加CaSt2/ZnSt2的热稳定体系，Ts（热稳定时间）能延长至30min，因为ZnSt2会和PVC链中活泼氯原子形成ZnCl2，从而加速PVC的降解，因此热稳定效果不尽人意；自制季戊四醇镧体系的Ts（热稳定时间）迅速增大至46min，比CaSt2/ZnSt2体系延长了16min，从这里可以看出季戊四醇镧的热稳定效果是非常理想的，而且自制的季戊四醇镧本身无毒，因此，自制季戊四醇镧非常有应用和发展前景的。

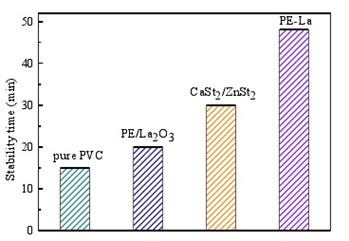

图 3-11  几种市售稳定剂热稳定时间对比（pure PVC：纯 PVC；PE/La2O3：季

戊四醇/氧化镧；CaSt2/ZnSt2：硬脂酸钙/硬脂酸锌；季戊四醇镧：季戊四醇镧）
