通过上述图3-9和3-10，我们可以看出季戊四醇镧不仅能延长PVC的热稳定时间，而且还能有效的抑制共轭双键的形成。为了进一步的验证季戊四醇镧优越的热稳定效果，我们分别运用刚果红法，电导率法，热重法，紫外分光光度法和热烘箱老化法将几种市售稳定剂的稳定效果与季戊四醇镧进行对比，其中市售种类选择了硬脂酸锌/硬脂酸钙（CaSt2/ZnSt2）和未反应的季戊四醇/氧化镧（PE/La2O3），每100gPVC树脂中加入4g热稳定剂，稳定剂配方如表3-12所示。

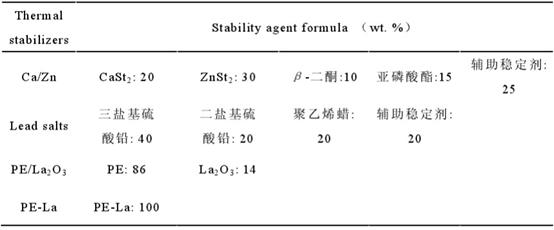

表3-12  硬质PVC的稳定剂配方
